Struktur mesin pemotong laser dan analisis prinsip kerja

Mesin pemotong laser adalah alat pemotongan yang efisien banyak digunakan dalam manufaktur modern, terutama untuk memproses logam, non-logam, dan berbagai bahan. Dengan desain struktural yang tepat dan fungsionalitas yang kuat, mesin ini dapat menyelesaikan tugas pemotongan yang kompleks dengan akurasi dan kecepatan tinggi. Artikel ini akan memberikan analisis mendalam tentang komponen utama dari mesin pemotong laser dan fungsi dan prinsipnya.

1. Komponen utama mesin pemotong laser

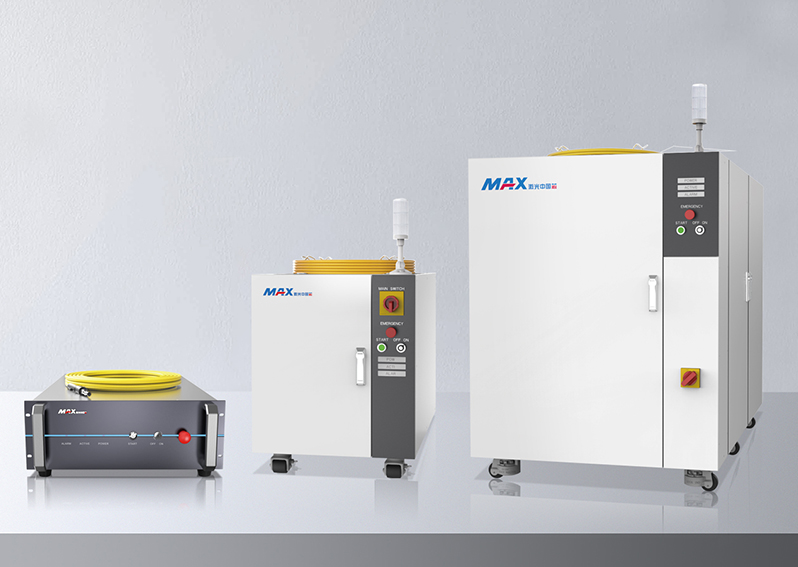

Generator laser

Fungsi: Generator laser adalah komponen inti dari mesin pemotong laser, bertanggung jawab untuk memproduksi balok laser berenergi tinggi.

Prinsip: Generator laser memancarkan balok laser monokromatik intensitas tinggi melalui media laser (seperti gas, padat, atau semikonduktor) di bawah aksi sumber eksitasi. Jenis laser umum yang digunakan dalam mesin pemotong laser termasuk laser CO2 dan laser serat.

Sistem optik

Fungsi: Sistem optik bertanggung jawab untuk mentransmisikan sinar laser dari generator laser ke kepala pemotongan dan menyesuaikan fokus laser dan kualitas balok.

Prinsip: Sistem optik biasanya mencakup cermin, lensa, dan serat optik. Balok laser dipandu dan difokuskan melalui komponen -komponen ini untuk memastikan penentuan posisi dan konsentrasi laser yang tepat. Mesin pemotong laser serat menggunakan serat optik untuk secara langsung mengirimkan laser ke kepala pemotongan, sementara mesin pemotong laser CO2 menggunakan cermin untuk mengirimkan laser ke area pemotongan.

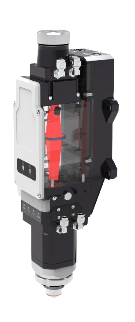

Memotong kepala

Fungsi: Kepala pemotongan bertindak sebagai "alat" dari mesin pemotong laser, memfokuskan balok laser ke permukaan benda kerja sambil juga mengendalikan arah aliran gas.

Prinsip: Kepala pemotongan berisi lensa dan fokus cermin untuk memfokuskan balok laser ke area pemotongan benda kerja. Selain itu, kepala pemotongan dilengkapi dengan nosel gas tambahan yang meniup logam cair untuk memastikan pemotongan yang halus dan kualitas tinggi.

Sistem gerak

Fungsi: Sistem gerak memungkinkan mesin pemotong laser untuk melakukan gerakan pemotongan dua dimensi atau tiga dimensi yang tepat pada permukaan benda kerja.

Prinsip: Sistem gerak terdiri dari motor drive, rel, motor servo, dan komponen transmisi presisi. Melalui sistem kontrol numerik (CNC), sistem gerak memastikan gerakan presisi tinggi kepala laser di sepanjang sumbu X, Y, dan Z, menjamin penyelarasan yang tepat dari jalur pemotongan dan benda kerja.

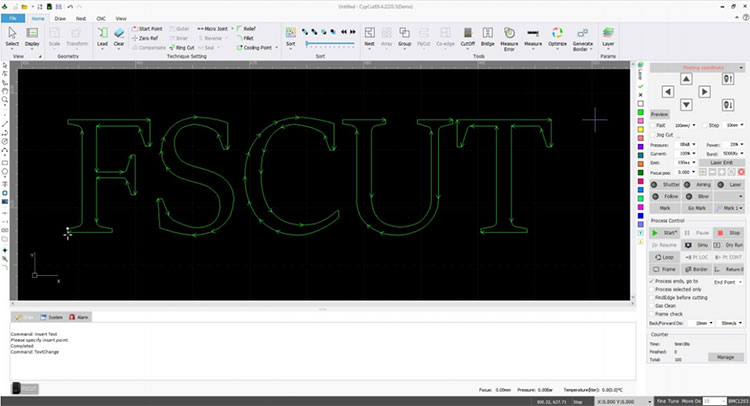

Sistem Kontrol CNC

Fungsi: Sistem CNC bertanggung jawab atas kontrol dan penjadwalan mesin pemotong laser secara keseluruhan, secara tepat mengelola setiap detail dari proses pemotongan.

Prinsip: Sistem CNC menyesuaikan parameter seperti daya laser, kecepatan pemotongan, kecepatan umpan, dan fokus berdasarkan cetak biru pemotongan input atau program, memastikan proses pemotongan berlangsung dengan lancar. Mesin pemotong laser modern biasanya menggunakan sistem kontrol berbasis komputer canggih, menawarkan otomatisasi tingkat tinggi.

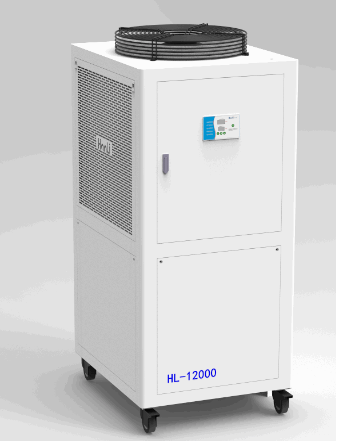

Sistem pendingin

Fungsi: Sistem pendingin mencegah panas berlebih dari komponen kritis seperti generator laser dan cutting head selama operasi laser daya tinggi, memastikan kinerja dan akurasi mesin yang stabil.

Prinsip: Sistem pendingin menggunakan pendingin air atau udara untuk mengatur suhu komponen kunci secara real time, mencegah penumpukan panas yang dapat berdampak negatif terhadap kinerja. Biasanya termasuk tangki pendingin, pompa, dan penukar panas.

Sistem Knalpot

Fungsi: Sistem pembuangan menghilangkan asap dan gas berbahaya yang dihasilkan selama proses pemotongan, memastikan lingkungan kerja yang bersih dan operasi mesin yang tepat.

Prinsip: Pemotongan laser menghasilkan sejumlah besar asap dan gas berbahaya. Sistem pembuangan menggunakan perangkat pengumpulan debu dan saluran ventilasi untuk menghilangkan partikel -partikel ini dari area pemotongan, memastikan lingkungan kerja yang bersih dan aman.

2. Prinsip kerja mesin pemotong laser

Prinsip kerja mesin pemotong laser dapat diringkas sebagai berikut: Generator laser menghasilkan sinar laser berdaya tinggi, yang ditransmisikan ke kepala pemotongan melalui sistem optik. Kepala pemotongan kemudian memfokuskan sinar laser ke permukaan benda kerja. Panas tinggi dari laser melelehkan atau menguapkan bahan, sementara gas bantu meniup bahan cair, menyelesaikan potongan yang tepat.

Keuntungan pemotongan laser:

Presisi tinggi: Balok laser sangat bagus, memungkinkan presisi tingkat mikron.

Pemotongan berkecepatan tinggi: Pemotongan laser menawarkan kecepatan pemotongan tinggi, terutama untuk bahan lembaran tipis.

Pemrosesan non-kontak: Pemotongan laser adalah proses non-kontak, menghindari keausan pada alat mekanis.

Laser Huawei

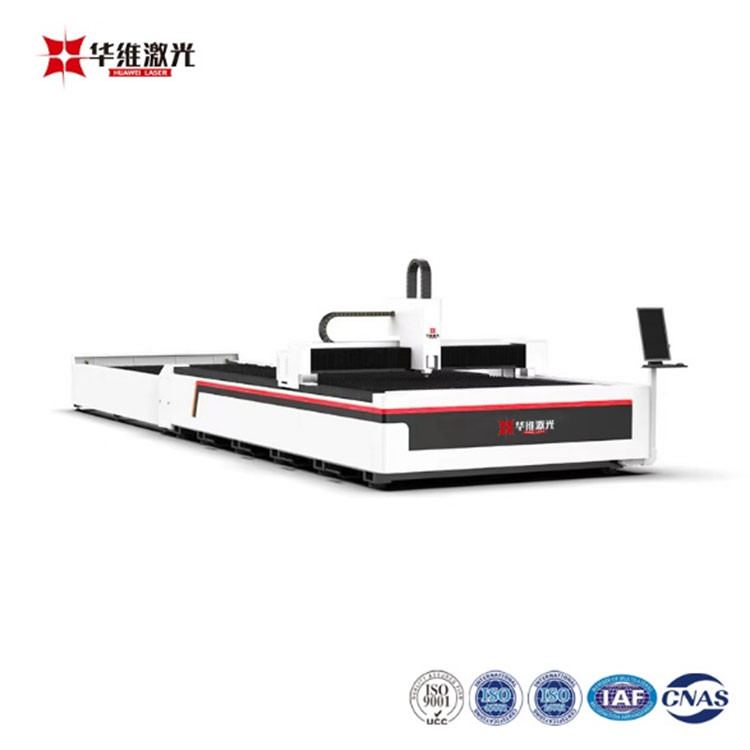

Sebagai produsen terkemuka dalam industri peralatan laser, laser Huawei memanfaatkan inovasi dan keahlian teknologi selama bertahun-tahun untuk memberikan solusi pemotongan laser yang efisiensi tinggi, stabil, dan tepat. Memilih Huawei Laser berarti lebih dari sekadar memperoleh mesin pemotong laser berkinerja tinggi; Ini berarti mendapatkan mitra yang andal yang berkomitmen untuk mendukung Anda sepanjang perjalanan produksi Anda. Dengan teknologi canggih dan layanan penuh perhatian, Huawei Laser's30000W Exchange-Platform Fiber Laser Cutting Machine Memberikan presisi dan kecepatan yang luar biasa, memenuhi kebutuhan berbagai industri.

Huawei Laser - menerangi masa depan Anda yang terpotong dan mendorong pertumbuhan industri!
