Peran roda gigi dan rak dalam mesin pemotong laser

Dalam peralatan pemotongan laser, sistem roda gigi dan rak berfungsi sebagai komponen transmisi inti, memainkan peran yang menentukan dalam akurasi dan stabilitas gerak. Melalui Meshing yang tepat, ia mentransfer kekuatan untuk mencapai kontrol terkoordinasi multi-sumbu dari kepala pemotongan, memastikan efisiensi dan ketepatan proses pemotongan laser.

Prinsip dan Fungsi

Mekanisme transmisi presisi

Gears mentransmisikan torsi melalui keterlibatan gigi, menawarkan efisiensi transmisi tinggi (> 98%) dan rasio gigi yang tepat. Ini memungkinkan penyesuaian kecepatan dan torsi yang akurat, menggerakkan kepala pemotongan untuk melakukan gerakan sumbu x/y/z yang kompleks untuk pemesinan tingkat mikron (± 0,01mm).

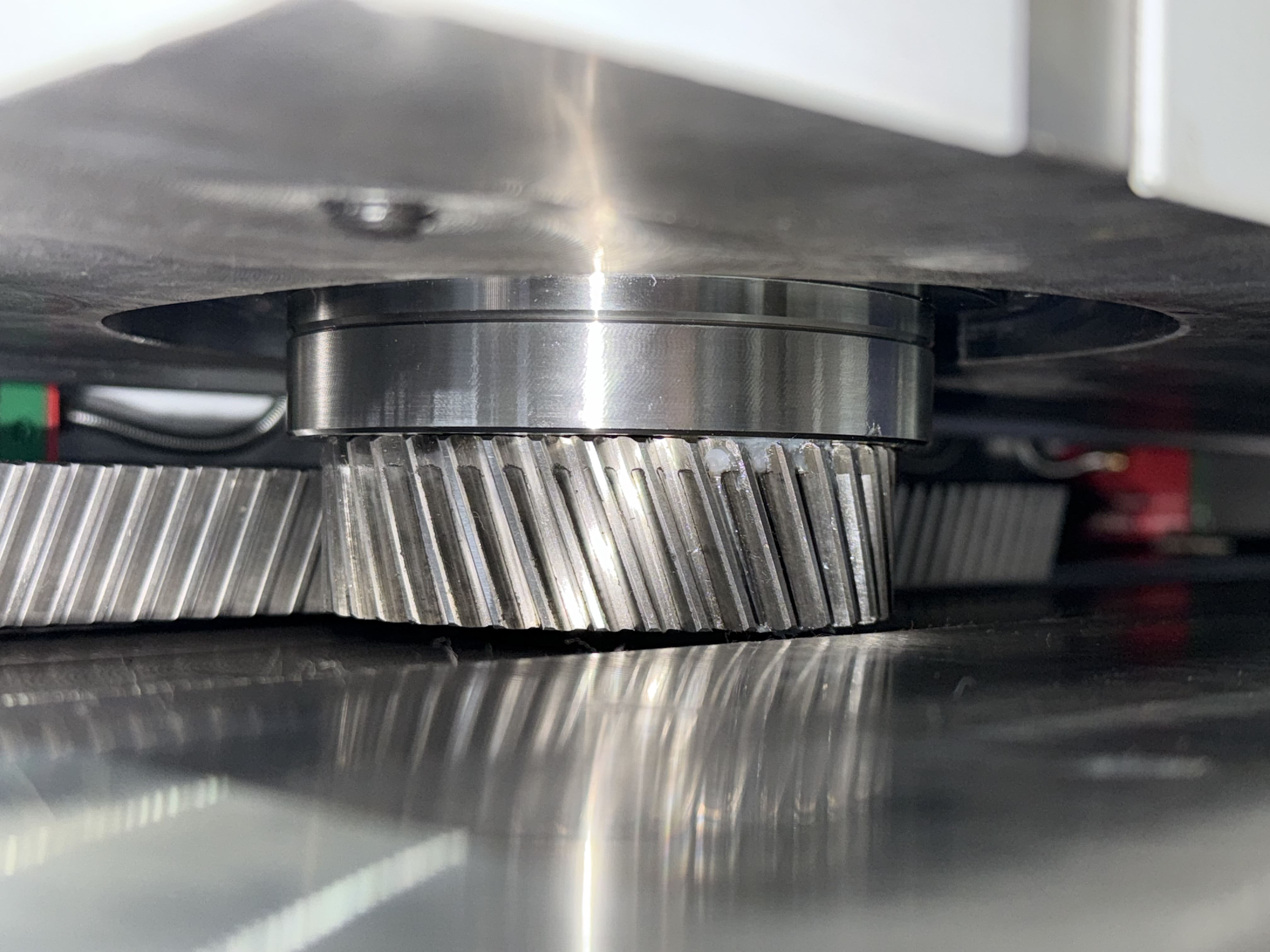

Fitur Struktural Rack

Racks memiliki profil gigi linier, setara dengan roda gigi silinder dengan lingkaran pitch yang tak terbatas. Pemotong laser biasanya menggunakan rak lurus atau heliks. Rak heliks, dengan rasio kontak yang lebih tinggi (perbaikan> 30%), transmisi yang lebih halus, dan tingkat kebisingan yang lebih rendah (<65 dB), lebih disukai untuk aplikasi presisi berkecepatan tinggi.

Keuntungan Industri Utama

Posisi multi-sumbu: Operasi kolaboratif Racks dan Servo Motors mencapai akurasi posisi ± 0,01mm.

Respons dyamik tinggi: Desain gearbox yang dioptimalkan mendukung akselerasi 2G untuk kecepatan pemotongan 200 m/menit.

Kapasitas beban yang ditingkatkan: Keterlibatan gigi heliks meningkatkan area kontak, mengurangi beban gigi tunggal sebesar 15-20% dan memperpanjang umur komponen hingga 20.000 jam.

Pedoman Pemeliharaan

Inspeksi perakitan: Pastikan toleransi penyelarasan gigi ≤0.02mm dengan pola kontak yang seragam.

Kontrol Clearance: Pertahankan reaksi dalam 0,05-0,08mm; Operasi nol-backlash dilarang.

Manajemen Pelumasan: Gunakan grease gigi ISO VG220 dengan pengisian ulang setiap 500 jam operasi.

Tindakan Keselamatan: Pasang penutup pelindung IP54-rated untuk roda gigi yang terbuka; Hindari kontak selama operasi.

Deteksi Kesalahan: Shutdown segera diperlukan untuk getaran abnormal (> 50 μm amplitudo) atau noise (> 75 dB).
